Neodym-Eisen-Bor (NdFeB) ist das derzeit leistungsfähigste im Handel erhältliche Material für Permanentmagnete. Der Werkstoff basiert auf einer Legierung aus Neodym, Eisen und Bor und zählt aufgrund des enthaltenen Seltenerdmetalls Neodym zur Gruppe der Seltenerdmagnete. Damit gehört NdFeB zu den strategisch wichtigen Technologiematerialien für zahlreiche Hightech-Bereiche.
Aufgrund seiner hohen Energiedichte ist NdFeB für eine Vielzahl von Anwendungen unverzichtbar, darunter Elektromotoren, Unterhaltungselektronik, medizinische Geräte und industrielle Antriebssysteme. Aufstrebende Branchen wie die Elektromobilität, die Windenergie und die humanoide Robotik haben in jüngster Zeit zu einem sprunghaften Anstieg der Nachfrage nach hochleistungsfähigen NdFeB-Magneten geführt.
Die magnetischen Eigenschaften von NdFeB-Magneten werden nicht nur von der chemischen Zusammensetzung, sondern auch von den physikalischen bzw. mikrostrukturellen Eigenschaften des eingesetzten Pulvers beeinflusst. Dabei spielt die Partikelgröße nach dem Mahlen eine entscheidende Rolle bei der Bestimmung wichtiger Magneteigenschaften wie dem maximalen Energieprodukt ((BH)max), der intrinsischen Koerzitivfeldstärke (HcJ) und der Magnetremanenz (Br).
Herstellung von NdFeB-Magneten und Qualitätskontrolle beim Mahlen
Die industrielle Herstellung von gesinterten NdFeB-Magneten umfasst mehrere Prozessschritte. Nach dem Legieren wird das Material zunächst mechanisch zerkleinert und anschließend fein gemahlen. Das dabei entstehende mikrokristalline Pulver wird anschließend in einem Magnetfeld ausgerichtet, gepresst und gesintert.
Präzises Mahlen stellt sicher, dass die Partikelgröße den Zielspezifikationen entspricht. Dies hat einen direkten Einfluss auf die Dichte und die magnetische Anisotropie des fertigen Magneten. Selbst kleine Abweichungen in der Partikelgröße oder -verteilung können zu erheblichen Schwankungen der magnetischen Eigenschaften und der Gesamtleistung führen.
Enthält das Pulver zu viele grobe Partikel, sinkt das maximale Energieprodukt ((BH)max) aufgrund der schlechten Packungsdichte und der verringerten Orientierungseffizienz. Gleichzeitig nimmt die intrinsische Koerzitivfeldstärke (HcJ) infolge der durch die größeren Korngrößen geschwächten magnetokristallinen Anisotropie ab. Zu viele feine Partikel erhöhen aufgrund ihrer großen spezifischen Oberfläche das Risiko von Oxidation und Verbrennung. Beim Sintern neigen sie dazu, größere Kristallite zu bilden, was eine ungleichmäßige Verdichtung verursacht und somit sowohl (BH)max als auch HcJ beeinträchtigt. Eine enge Partikelgrößenverteilung und eine angemessen kleine mittlere Partikelgröße sind daher unerlässlich, um die gewünschte magnetische Leistung sicherzustellen.
Die optimale Partikelgröße von NdFeB-Pulver liegt typischerweise bei etwa 2,5 µm bis 2,6 µm. In der Produktion wird häufig ein Kontrollbereich von 3 µm bis 5 µm angewendet. Entscheidend ist, dass nicht nur die mittlere Partikelgröße, sondern die gesamte Partikelgrößenverteilung von Bedeutung ist.
Herausforderungen bei der Messung von NdFeB-Pulvern
NdFeB-Pulver stellen als stark magnetische und kohäsive Permanentmagnetpulver erhebliche analytische Herausforderungen dar. Das Material ist sehr fein und weist eine hohe Kohäsion auf. Die starken magnetischen Haftkräfte zwischen den Partikeln führen zur Bildung stabiler Agglomerate, die sich nur schwer zuverlässig auflösen lassen. Dies beeinträchtigt die Bestimmung der Partikelgröße erheblich.
Aufgrund ihrer vielen Vorteile hat sich die Laserbeugungstechnologie zur Charakterisierung von NdFeB-Pulvern weit verbreitet. Sie liefert umfassende Informationen zur Partikelgrößenverteilung, einschließlich kritischer Parameter wie der mittleren Partikelgröße sowie der Werte x10, x50 und x90. Diese stehen in direktem Zusammenhang mit der Leistung des späteren Magneten. Die effektive Dispergierung magnetischer Agglomerate bleibt jedoch ein wesentlicher technischer Engpass für die genaue und zuverlässige Partikelgrößencharakterisierung dieses hochmagnetischen Materials.
Die herkömmliche Nassdispergierung ist bei NdFeB-Magnetagglomeraten unwirksam. Selbst der Einsatz von Ultraschall führt zu gemessenen Partikelgrößen, die etwa fünfmal größer sind als der tatsächliche Wert. Die Trockendispergierung mit dem leistungsstarken RODOS-Druckluftinjektor sorgt dagegen für eine effiziente Vereinzelung der Partikel und liefert zuverlässige sowie reproduzierbare Ergebnisse, die als Grundlage für die industrielle Produktion dienen.
Vergleich zwischen Nass- und Trockenmessung

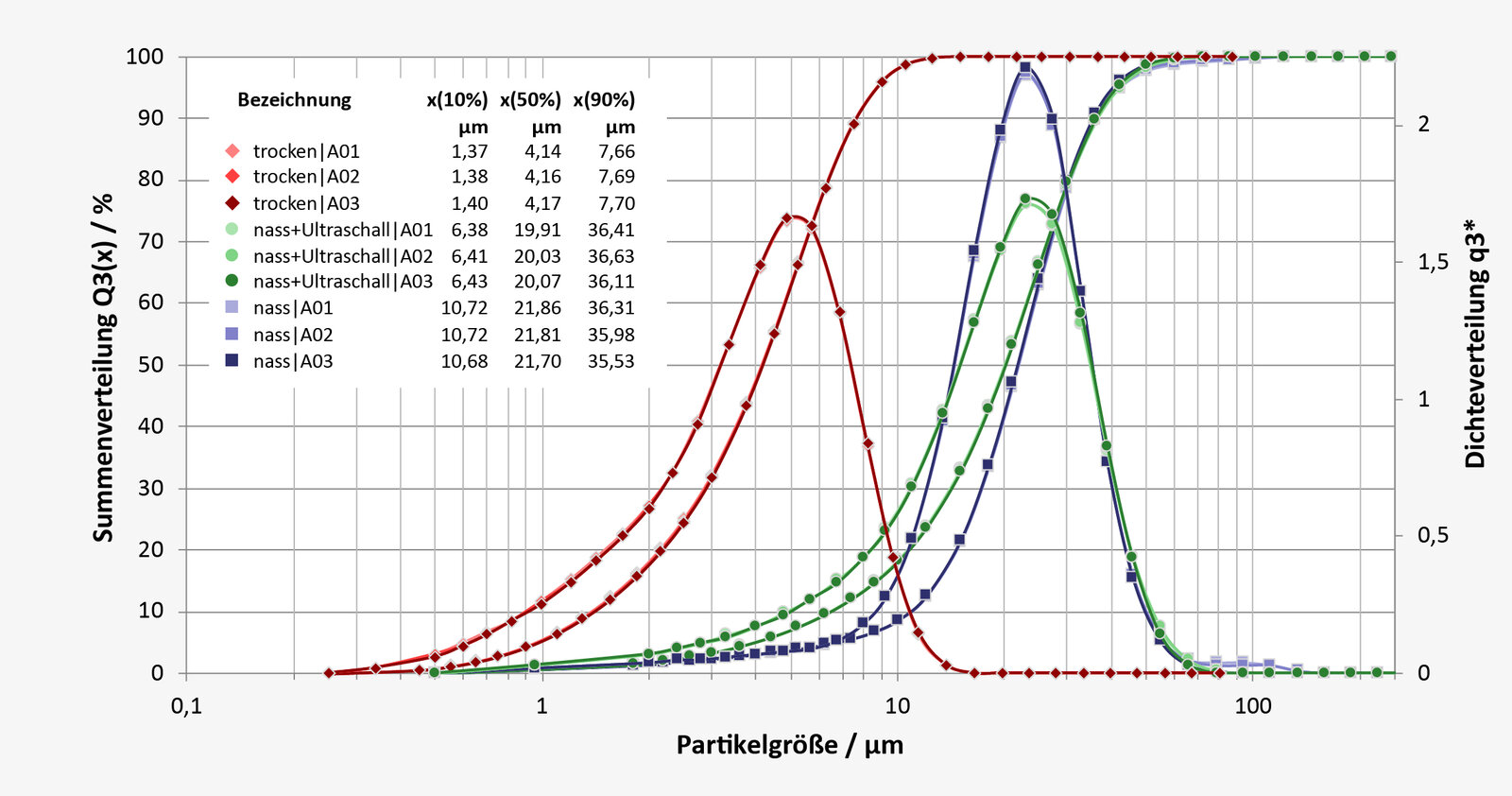

Vergleich der Partikelgrößenverteilungen von NdFeB-Pulver bei Trocken- und Nassmessung, der die Leistungsfähigkeit des RODOS-Trockendispergierers veranschaulicht.
Laserbeugung zur Analyse magnetischer Pulver
Die Laserbeugung hat sich als leistungsstarke Methode zur Analyse der Partikelgröße von feinen und kohäsiven Pulvern etabliert und wird auch für magnetische Materialien wie NdFeB breit eingesetzt. Sie ermöglicht die Bestimmung der vollständigen Partikelgrößenverteilung über einen breiten Messbereich hinweg und liefert reproduzierbare, vergleichbare Ergebnisse.
Bei NdFeB-Pulvern ist die Trockenmessung besonders vorteilhaft, da das Material in der Regel trocken gehandhabt wird und nasschemische Einflüsse somit vermieden werden können. Gerade bei magnetischen Pulvern ist eine effektive Dispergierung unerlässlich, um Agglomerate aufzubrechen, und zuverlässige Messergebnisse zu erzielen.
Laserbeugungsanalyse mit HELOS & RODOS
Für anspruchsvolle Pulveranwendungen ist die Kombination aus dem HELOS-Laserbeugungssensor und dem RODOS-Trockendispergierer ausgelegt. In Verbindung mit inertem Druckgas und einem explosionsgeschützten Staubsauger liefert RODOS eine hohe Dispergierkraft, wodurch selbst stark magnetische und kohäsive NdFeB-Pulver zuverlässig deagglomeriert werden.
Mit HELOS & RODOS wird NdFeB-Pulver direkt und ohne Probenvorbereitung gemessen. Das System liefert hochauflösende Partikelgrößenverteilungen mit ausgezeichneter Wiederholbarkeit, selbst bei aufeinanderfolgenden Messungen ohne Zwischenreinigung. Dies ermöglicht einen hohen Messdurchsatz in Laboren oder in der Nähe von Produktionslinien und bildet die Grundlage für eine effektive Überwachung des Mahlprozesses.
- schnelle und unkomplizierte Trockenmessung
- zuverlässige Ergebnisse trotz starker Magnetisierung und Agglomerationsneigung
- geeignet für hohe Messfrequenzen in Labor und Produktion
- direkte Messung ohne Probenaufbereitung
- hervorragende Wiederholgenauigkeit
- Mehrfachmessungen ohne Zwischenreinigung möglich
- frühzeitige Erkennung von Abweichungen im Mahlprozess
Analyse der Partikelgröße magnetischer und Seltenerd-Pulver
NdFeB-Pulver zeichnen sich durch ausgeprägte magnetische Eigenschaften sowie eine hohe Kohäsion aus und stellen damit besondere Anforderungen an die Partikelgrößenanalyse. Diese Eigenschaften resultieren aus dem Zusammenspiel der enthaltenen Elemente Neodym (aus der Gruppe der Seltenen Erden), Eisen und Bor.
Die zuverlässige Charakterisierung der Partikelgrößenverteilung solcher magnetischen Pulver ist entscheidend für die Prozessstabilität und die späteren Materialeigenschaften.
Insbesondere bei Permanentmagnetpulvern beeinflusst die Partikelgrößenverteilung nicht nur die Packungsdichte, sondern auch die Ausrichtung der Partikel im Magnetfeld und damit die erreichbare magnetische Leistung. Eine präzise und reproduzierbare Analyse der Partikelgröße ist daher ein zentraler Bestandteil der Qualitäts- und Prozesskontrolle in der Herstellung von Hochleistungsmagneten.
Bessere Partikel mit Besten Instrumenten
Die Sympatec Laserbeugungssysteme sind gezielt auf die spezifischen Anforderungen der Partikelgrößenanalyse in der Verarbeitung von NdFeB-Pulvern ausgelegt. Von der Qualitätssicherung im Labor (off-line) bis zur Echtzeitüberwachung direkt im Mahlprozess (on-line) ermöglichen sie zuverlässige und reproduzierbare Partikelgrößenverteilungen für stark magnetische und kohäsive Materialien.
Die bewährte Trockendispergierung gewährleistet eine effektive Auflösung selbst stark magnetisierter Agglomerate und liefert präzise Messergebnisse ohne aufwendige Probenvorbereitung. Dadurch werden kurze Messzeiten, ein hoher Probendurchsatz und eine sehr gute Wiederholbarkeit erreicht – entscheidende Voraussetzungen für konstante magnetische Eigenschaften und eine optimierte Mahlprozessführung.
Standardisierte Messverfahren lassen sich problemlos zwischen verschiedenen Systemen übertragen und ermöglichen eine gute Vergleichbarkeit der Daten über unterschiedliche Standorte und Produktionsumgebungen hinweg. Sympatecs robustes Gerätedesign und fundierte Anwendungserfahrung tragen dazu bei, eine gleichbleibende Produktqualität sicherzustellen, Prozessabweichungen frühzeitig zu erkennen und Prozesse gezielt zu überwachen.
Diese Mikroskopaufnahme zeigt NdFeB-Partikel, die aufgrund ihrer starken magnetischen Anziehungskräfte dichte Agglomerate bilden.
Sind Sie an weiteren Inhalten interessiert? Dann können Sie gern ein Konto erstellen. Nach Bestätigung des Anmeldelinks stehen Ihnen alle Broschüren, Applikationsberichte und andere interessante Materialien über Partikelmesstechnik auf unserer Webseite zur Verfügung.
Applikationsstärken
- hochauflösende Partikelgrößenmessung magnetischer, kohäsiver NdFeB-Pulver
- präzise Verteilungsanalyse mittels Trockendispergierung mit RODOS
- keine Lösungsmittel oder Dispergiermittel erforderlich – kein Aufwand für Abfallflüssigkeiten
- schnelle, einfache Messungen ohne Probenaufbereitung
- Erfassung der vollständigen Partikelgrößenverteilung und der mittleren Partikelgröße statt eines einzelnen Mittelwerts
- hervorragende Reproduzierbarkeit und Datenvergleichbarkeit über verschiedene Chargen hinweg
Kundennutzen
- Gewährleistung stabiler endgültiger magnetischer Eigenschaften und geringerer Schwankungen in der Produktion
- Verbesserung der Gesamtproduktqualität durch detaillierte Einblicke in die Verteilung
- frühzeitige Erkennung von Abweichungen bei der Mahlleistung, die rechtzeitige Anpassungen ermöglicht
- bessere Kontrolle über Press- und Sinterprozesse
- Vereinfachung der Laborabläufe und Steigerung der Prüfeffizienz sowie der Datenzuverlässigkeit
Applikationsstärken
- Echtzeit-Partikelgrößencharakterisierung für NdFeB-Produktionslinien
- Repräsentative Probenahme dank patentiertem TWISTER-Probenehmer
- SCREWSAMPLER 25 für repräsentative Probenahme bei beengten Platzverhältnissen
- Integriertes RODOS-System für effiziente Dispergierung magnetischer Agglomerate
- Vollautomatische Probenahme, Dispergierung und Analyse – ohne manuellen Eingriff
- Schutzgas-kompatibel zur Vermeidung von Oxidation und Verbrennungsrisiken
- Keine Lösungsmittel oder Dispergiermittel erforderlich – kein Abwasserproblem
- Schnelle Messungen mit laborvergleichbaren Ergebnissen
Kundennutzen
- ermöglicht eine vollautomatische Regelkreissteuerung für stabile Prozesse
- eliminiert Fehler und Sicherheitsrisiken durch manuelle Probenahme
- Echtzeit-Prozessfeedback für schnelle Parameteranpassungen und weniger Ausschuss
- sichert gleichbleibende Produktqualität und verbessert die Rückverfolgbarkeit
- verkürzt Reaktionszeiten bei Prozessanpassungen und steigert die Produktionseffizienz
