Dosiersystem

LIQXI

Dosiereinheit für Suspensionen und Emulsionen im offenen oder geschlossenen Kreislauf für LIXELL

LIQXI ist die optimale Wahl für den Nassdispergierer LIXELL, wenn feine suspendierte Partikel im Messbereich von 0,1 µm bis 500 µm in einem geschlossenen Kreislauf oder als "One-Shot"-Anwendung gemessen werden sollen. LIQXI wurde speziell für den Einsatz von Mikroküvetten mit besonders kleinen Spaltbreiten bis hin zu 30 µm entworfen, wie sie für die unteren Messbereiche von QICPIC benötigt werden.

Besonderes Augenmerk wurde auf die Optimierung der Strömungsverhältnisse in allen LIXELL-Küvetten zwischen 0,03 mm und 1 mm mit einer maximalen Partikelgröße bis 500 µm gelegt. Für Suspensionen mit groben Partikeln oder breiten Partikelgrößenverteilungen wird ein speziell entwickeltes Becherglas angeboten. In Kombination mit einem Edelstahleinsatz von Strombrechern und einem Axialrührer funktioniert es nach Art eines kleinen Schlaufenreaktors und verhindert auf diese Weise wirkungsvoll jede Form von Segregation und damit Entmischung der Suspension. So wird erreicht, dass neben der Partikelgröße auch die Massenanteile der einzelnen Partikelfraktionen mit repräsentativer Genauigkeit für die Analyse in der LIXELL zur Verfügung gestellt werden.

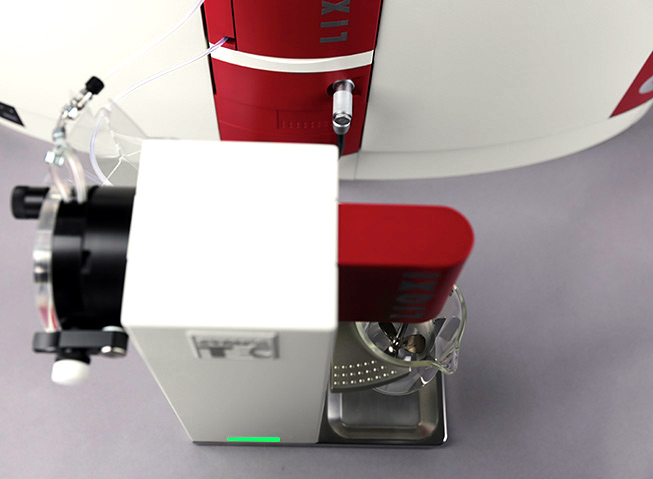

Auch herkömmliche 250 ml Bechergläser können zur Probenvorlage verwendet werden. Die Suspension wird in diesem Fall mit Hilfe eines ViscoJet®-Edelstahlrührers bereits bei geringen Drehzahlen perfekt homogenisiert. Soll die homogenisierte Suspension in einem geschlossenen Messkreislauf geführt werden, steht hierfür eine leistungsfähige, drehzahlgeregelte Schlauchpumpe zur Verfügung. Sie pumpt das Probenmaterial durch die Küvette der LIXELL zurück in das Vorlagegefäß, aus dem es entnommen wurde. In einer "One-Shot"-Anwendung wird das Probenmaterial nach Passieren der LIXELL-Küvette in ein zweites Becherglas gepumpt, das hinter dem Vorlagegefäß auf der Abtropfschale aus Edelstahl positioniert ist.

Für ein einfaches Einsetzen und Entnehmen des Becherglases ist dieses in der LIQXI mit Hilfe einer Klemmhalterung gelagert. Ein spezieller Sensor detektiert die Hand des Benutzers, entriegelt eine magnetische Verriegelung und erlaubt damit ein präzises Anheben oder Absenken des Becherglases mit einem Minimum an einzusetzender Kraft. Die Rührer können einfach und ohne Werkzeug von unten in ihre Aufnahme montiert bzw. daraus entfernt werden. Die herausnehmbare Abtropfschale nimmt Probenmaterial auf, das beim Wechsel der Bechergläser möglicherweise von den Rührern oder Schläuchen tropft. Die Temperatur der Suspension wird mit Hilfe eines kontaktlos arbeitenden Infrarot-Thermometers ermittelt.

Optionen

  • Blister für einen schnellen und unkomplizierten Wechsel von allen Schläuchen und Röhrchen einschließlich der Pumpenschläuche
  • verschiedene Dichtungssätze und Schlauchmaterialien für spezielle Flüssigkeiten
Typische Konfiguration
QICPIC + LIXELL + LIQXI

QICPIC + LIXELL + LIQXI

Bildanalyse | Nass
Messbereich: 1 µm - 500 µm
Analysevolumen: 250 ml - 400 ml
