Dispergiersystem

LIXELL

Hochflexible Nassdispergierung für disperse Systeme im offenen oder geschlossenen Kreislauf

Mit seinem offenen und modularen Design ist LIXELL zusammen mit dem Bildanalysator QICPIC das vielseitigste Messsystem im Partikelgrößenbereich von 1 µm bis 2.000 µm. Mit verschiedenen Küvetten und Zubehörsätzen lassen sich zahlreiche Applikationen ab einem Probenvolumen von 20 ml realisieren. Je nach Setup kann LIXELL im Durchfluss oder im Kreislauf betrieben werden. Für aggressive Medien stehen beständige Materialien für Dichtungen und Schläuche zur Verfügung.

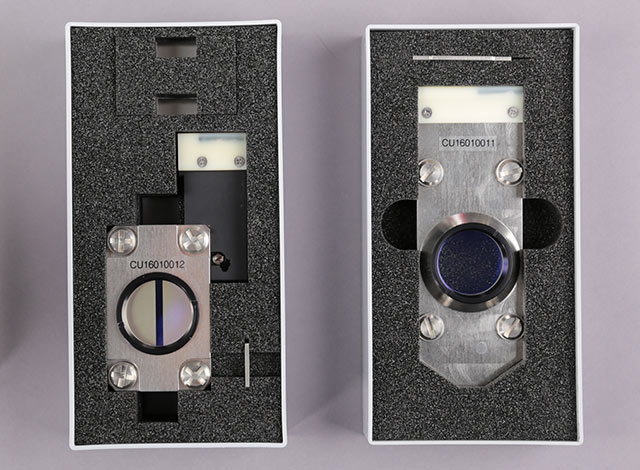

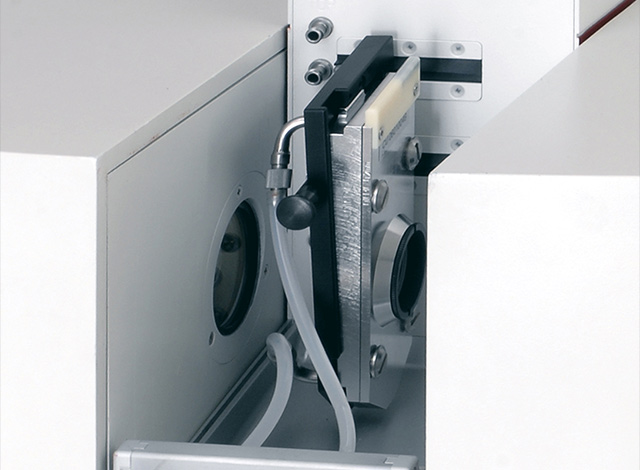

LIXELL ist ein äußerst flexibles Nassdispergiersystem, das leicht an nahezu alle Applikationsanforderungen angepasst werden kann. Im Kern besteht es aus einer Durchflussküvette mit Schlauchanschlüssen für Zu- und Ablauf. Es sind Durchflussküvetten mit Schichtdicken zwischen 4 mm und 30 µm verfügbar. Sie können leicht gewechselt werden, wobei der jeweils benutzte Küvettentyp automatisch mit Hilfe von RFID-Technologie erkannt wird.

Die Durchflussküvette wird per Software hochgenau auf der optischen Achse positioniert. Bei der Bildanalyse wird diese Funktion zusammen mit in der Küvette befindlichen Partikeln genutzt, um einen Autofokus durchzuführen. Auf diese Weise stellt beispielsweise die Applikationssoftware sicher, dass die Partikel immer mit der maximal möglichen Schärfe abgebildet werden. Die Durchflussküvetten sind für Drücke bis 3 bar und Temperaturen bis 80°C geeignet.

Die Schläuche für Zu- und Ablauf sind durch die Vorderseite des LIXELL-Gehäuses geführt. Hierdurch wird eine horizontale Schlauchführung zum Nassdosierer LIQXI ermöglicht, was Segregation von Partikeln innerhalb des gepumpten Probenkreislaufs auf ein Minimum reduziert. Abhängig von der jeweiligen Applikation stehen dem Benutzer auch andere Dosiereinheiten, eine Pumpe, eine manuell einzusetzende Spritze (für Probenvolumina bis zu 20 ml), ein externes Vorlagegefäß, eine Ultraschallstation, ein Zulauf- oder Ablaufbehälter zur Verfügung.

Auf der Rückseite des Geräts befindet sich ein sechspoliger Lemosa-Stecker für Stromversorgung und RS485-Steuerung. Diese Strom- und Datenverbindung mit einem weiteren Lemosa-Stecker ist bis an die Frontseite der LIXELL verlegt, so dass an dieser Stelle beispielsweise die Möglichkeit zum komfortablen Anschluss der LIQXI mit einem kurzen Verbindungskabel besteht. Für eine auf die Dispergierflüssigkeit abgestimmte chemische Beständigkeit werden verschiedene Materialien für Schläuche und Dichtungen eingesetzt (Marprene®, Tygon®, EPDM, NBR, FKM oder FFKM). Weitere produktberührte Teile sind korrosionsfrei und beständig in Materialien wie Edelstahl oder Quarzglas ausgeführt. Die Schlauchmaterialien sind entsprechend den Anforderungen des Probenmaterials zu wählen. LIXELL kann mit allen Mitgliedern der QICPIC-Familie benutzt werden. Eine Durchflusszelle ähnlich LIXELL ist auch Bestandteil der on-line Bildanalyse für Anwendungen in Prozessumgebung mit PICCELL.

Optionen

  • Edelstahl Durchflussküvetten mit unterschiedlichen optischen Schichtdicken und RFID-Sender
  • verschiedene Dichtungssätze und Schlauchmaterialien für spezielle Flüssigkeiten, z.B. Viton
typische Konfigurationen
QICPIC + LIXELL

QICPIC + LIXELL

Bildanalyse | Nass
Messbereich: 1 µm - 2.000 µm
Analysevolumen: 20 ml - 5 l/min

Geeignet für

Typische Applikationen

Eingesetzt zur Kontrolle von

QICPIC + LIXELL + LIQXI

QICPIC + LIXELL + LIQXI

Bildanalyse | Nass
Messbereich: 1 µm - 500 µm
Analysevolumen: 250 ml - 400 ml

Geeignet für

Typische Applikationen

Eingesetzt zur Kontrolle von

PICCELL

PICCELL

Bildanalyse | Nass
Messbereich: 1 µm - 5.000 µm
Durchfluss: 0,1 ml/min - 10 l/min

Geeignet für

Eingesetzt zur Kontrolle von
