Großvolumige Durchflusszelle für Suspensionen und Emulsionen mit groben Partikeln
Die dynamische Bildanalyse mit QICPIC von Suspensionen mit groben Partikeln ab 10 µm bis über 10.000 µm wird mit der großvolumigen Durchflussküvette FLOWCELL erschlossen. Bei weichen dispersen Stoffen erweitert sich die beherrschbare Partikelgröße auf bis zu 16.000 µm. Edelstahlküvetten mit Strömungsdurchmesser von 10 mm bzw. 20 mm gewährleisten dabei einen Probendurchsatz von über 10 l/min bzw. über 30 l/min.
Die FLOWCELL ist eine sehr flexible Durchflussküvette für Flüssigkeiten mit groben Partikeln wie Fruchtfleischstücke oder Polymere, z.B. Ionentauscher. Sie ist auch für Partikel mit hoher Empfindlichkeit gegen Druck oder Schwerkräfte bei Emulsionen sowie für Agglomerationsvorgänge, Polymerisationen o.ä. geeignet.

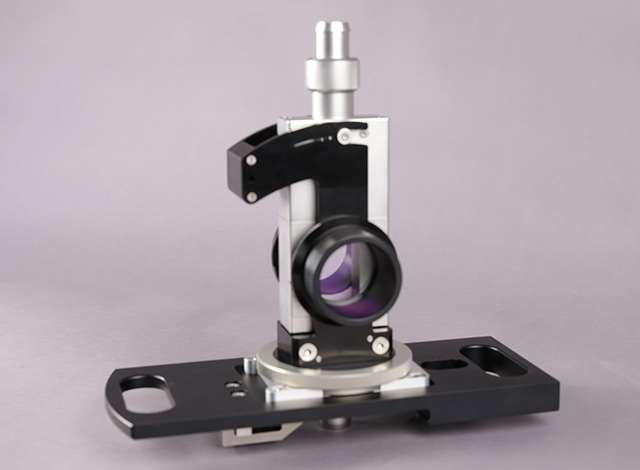

Der Lieferumfang umfasst zum einen die Basiseinheit, die in der Messzone des QICPIC installiert wird, sowie den zugehörigen Ablaufschlauch, zum anderen eine senkrechte, sehr robuste Edelstahlküvette, deren unteres Ende in einen passenden Dichtungsring der Basiseinheit eingeführt wird, um eine Verbindung mit dem Ablaufschlauch herzustellen. Die Küvette wird durch einen schwenkbaren Halter in ihrer Position fixiert. Die Höhe der Küvette kann exakt an den Beleuchtungsstrahl angepasst werden. Der Zulaufschlauch wird mittels einer Schraubverbindung befestigt und kann bei Bedarf einfach gelöst werden. Die Basiseinheit ist mit zwei Schutzrohren ausgestattet, um die notwendige Lasersicherheit zu erreichen.

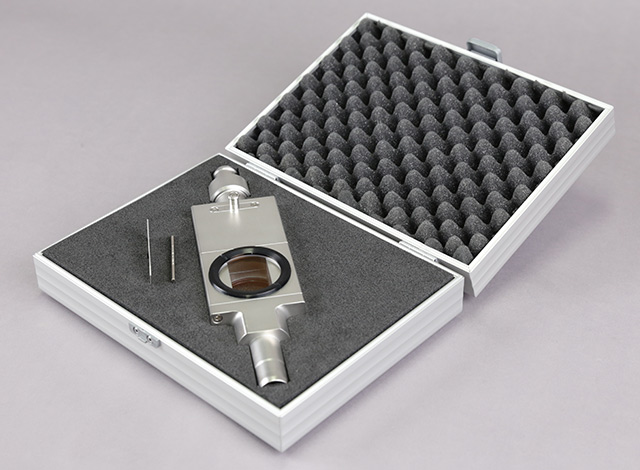

Die FLOWCELL-Küvetten mit 10 oder 20 mm Strömungsdurchmesser werden in einem schützenden Tansportkoffer inkl. Werkzeug geliefert.
Die Edelstahlküvette kann zu Reinigungszwecken ohne Werkzeug entfernt werden, indem der schwarze Griff nach vorn gezogen wird.
In einer typischen Anwendung wird die Durchflussküvette durch einen Container oberhalb der FLOWCELL mit Flüssigkeit versorgt. Die Probe wird mittels Gravitation durch die Küvette in den Abfluss oder einen zweiten Container unterhalb des Tisches befördert. Weder eine Stromversorgung noch eine Steuerung des Gerätes sind erforderlich. Die FLOWCELL kann zusammen mit allen Typen der QICPIC-Familie mit den Messbereichen M8 oder M9 verwendet werden.
Optionen
- FLOWCELL ist mit zwei austauschbaren Durchflussküvetten (10 mm oder 20 mm) erhältlich.
- Das Standardmaterial für die Dichtungen ist Silikon. Andere Materialien sind auf Nachfrage erhältlich.
